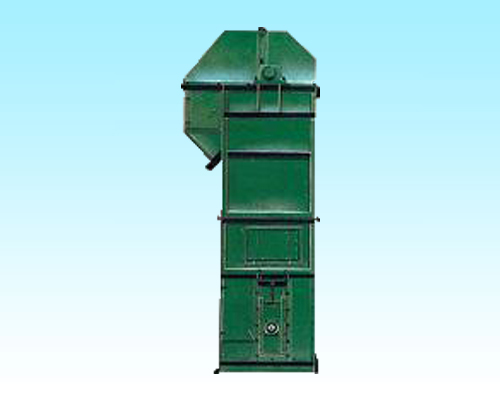

环链斗式提升机

24小时服◎务热线： 0536-4387528

添加微信，在线沟通。

特点：
TH系列环链斗式提升机是我厂设计的新产品，本机主要参数等效或参照采用了国标标准和国外先进标准准。
本机适用于输送物料堆积比重不大于1.5T/m³的粉状.粒状.小块状◆的无磨琢性，半磨琢性物料，物料温度不超过250°C
　本机备有两种料斗，中深斗（Zh)型深斗（Sh）型。
　本机输送量35-185/m3/h，提升高度6-40m.
　本机负载运行平稳，可靠拉紧装置采用了重锤杠杆式，噪声小，采用了可拆卸镶块式链轮，便于维修和更换。
地脚螺钉孔位置图

提升机型号	地脚孔尺寸
提升机型号	a₈	b₈	n×d₃
TH315	350	571	8×22
TH400	400	658	8×22
TH500	360	788	10×26
TH630	400	918	8×22

主要技术规范

提升机型号		TH315		TH400		TH500		TH630
料斗型式		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量(m³/h)		35	59	58	94	73	118	114	185
料斗	斗容	3.75	6	5.9	9.5	9.3	15	14.6	23.6
	斗距	512				688
链条	园钢直径×节距（mm)	∮18×64				∮22×86
	单条ξ破断截荷（KN)	≥320				≥180
单位长度牵引件重量（kg/m)		26.2	27.6	31.1	32.7	41.0	43.8	49.2	23.6
料斗运行速度（m/s)		1.4				1.5
传动链轮转数ξ　（min^-1)		42.5		37.6		35.8		31.8
输送物料最大块度(mm)		45		55		60		70

Yz型传动装置技术规范

提升机型号	传动装置型号	电动机功率（kw)	电动机型号	Zj减速器型号		重量（kg）
提升机型号	传动装置型号	电动机功率（kw)	电动机型号	右装传动装置	左传动装置	重量（kg）
TH315	Y4Z100	4	Y112M-4	ZJ100-16XM-I	ZJ100-16NM-II	268
	Y5Z160	5.5	Y132S-4	ZJ160-16SM-I	ZJ160-16NM-II	320
	Y7 Z160	7.5	Y132M-4	ZJ160-16SM-I	ZJ160-16NM-II	364
	Y11 Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-	505
TH400	Y7Z250	7.5	Y132M-4	ZJ250-16SM-I	ZJ250-16NM-II	364
	Y11Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-II	440
	Y15Z400 Y18Z630	15 18.5	Y180L-6 Y200L₁-6	ZJ400-16SM-I ZJ630-16SM-I	ZJ400-16NM-II ZJ630-16NM-II	649 841
TH500	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ140-16NM-II	589
	Y15Z400	15	Y180L-6	ZJ400-16SM-I	ZJ140-16NM-II	663
	Y18Z630	18.5	Y200L₁-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L₂-6	ZJ630-16SM-I	ZJ630-16NM-II	879
TH630	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ400-16NM-II	608
	Y15Z630	15	Y180L-6	ZJ630-16SM-I	ZJ630-16NM-II	813
	Y18Z630	18.5	Y200L₁-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L₂-6	ZJ630-16SM-I	ZJ630-16NM-II	891
